GRAS CCP声强探头50GI


http://www.intl-sensor.com    时间:2009/12/9 14:34:40    点击1689次

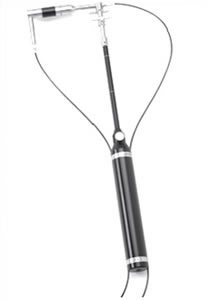

GRAS CCP声强探头50GI
导读:2 x 声强传声器 40GK
频率响应和相位匹配 IEC 1043 1型
2 x 1/4英寸CCP前置放大器26CB 相位匹配
重量 0.3kg(0.7 lbs)
频率范围
100mm定距柱:30Hz–1 kHz
50mm定距柱:80Hz–1.5 kHz
25mm定距柱:120Hz–5 kHz
12mm定距柱:200Hz–10 kHz

产品数据和指标

典型用途

  • 声强测量;
  • 声源定位;
  • 声功率测量;
  • IEC 61043标准测量;
  • 声源分类;
  • 声强图

  50GI是一款可以直接连接到任何具有IEPE输入的信号分析仪或者数据采集设备的声强探头。探头包括一对符合IEC 61043 1型声强探头标准的相位匹配的预极化精密传声器。小而坚固的1/4 CCP前置放大器能够确保在整个测量频率范围内对声场的干扰达到最小。

  探头组件包括固定的可交换使用的定距柱,用于对传声器进行定距隔离,距离从12mm到100mm,能够确保探头覆盖的频率达到50Hz到10kHz。

  所有组件都是为声强测量应用而特殊定制。每个小的1/4英寸直径40mm长传声器前置放大器被放置在坚固的不锈钢壳体内,这样可以减少声场干扰,否则会带来遮挡和衍射。对称结构能够按照利用声强来进行声功率测量建议标准(ISO/DIS 9614-2)来进行可靠的校准。

50GI声强探头包括以下几个部分:

  • 声强传声器对40GK(参见单独技术参数表)
  • 两个CCP传声器前置放大器26CB(参见单独技术参数表)
  • 4个不同长度的固体定距柱
  • 风罩
  • 手柄

  50GI交货时为一个完整的携带箱,随时可以使用,包含上面的所有配件。

  传声器为自由场1/2英寸预极化电容传声器,具有独特设计压力均衡系统能够保证非常好的相位特性。传声器和前置放大器安装在远程遥控手柄自由伸缩臂的旋转头上。为了覆盖50Hz到10kHz的完全频率范围,50GI探头提供4个固体的定距柱,使得传声器的间距为12mm,25mm,50mm和100mm。这些定距柱可以不用拆除探头而方便的进行互换。

技术规格

型号 50GI型
2 x 声强传声器 40GK
频率响应和相位匹配 IEC 1043 1型
2 x 1/4英寸CCP前置放大器26CB 相位匹配
重量 0.3kg(0.7 lbs)
频率范围 100mm定距柱:30Hz–1 kHz
50mm定距柱:80Hz–1.5 kHz
25mm定距柱:120Hz–5 kHz
12mm定距柱:200Hz–10 kHz
包括附件

传声器组件…………40GI
包括:
 1/2英寸声强传声器对:40GK
 定距柱,100mm…………GR0044
 定距柱,50mm…………GR0043
 定距柱,25mm…………GR0042
 定距柱,12mm…………GR0041
 直角适配器…………RA0003
 右角适配器…………RA0001
 1/4英寸CCP前置放大器对…………26CB
 3米电缆…………AA0018
 探头手柄…………AI0044
 风罩…………AI0001

可选附件 电源模块,单通道CCP…………12AL
电源模块,双通道…………12AQ
8mm定距柱…………GR0045
传声器适配器:
 (microdot-microdot 母)…………AE0046
 5米电缆(microdot-BNC)…………AA0061
 10米电缆(microdot-BNC)…………AA0062
校准:
 声强校准器…………51AB
 活塞发声器…………42AP
 活塞发声器…………42AA
 两孔校准耦合器…………RA0024
