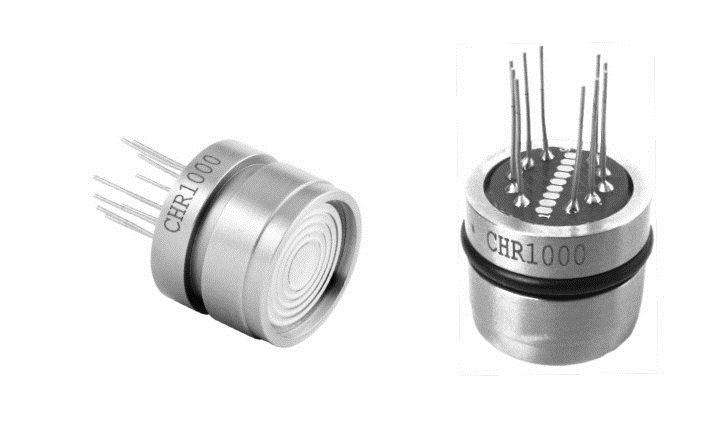

CHR1000数字式硅电容OEM充油芯体

http://www.intl-sensor.com 时间:2012/6/28 15:26:15 点击1575次

概述

CHR1000数字式硅电容充油芯体是利用当前世界领先3D-MEMS技术生产的数字式硅电容传感器作为感应器件而发明的数字式充油芯体，填补了国内外充油芯体 (OEM传感器) 空白（专利号：2012210089213.7）。

由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点压力测量的同时对测点温度也进行测量，压力测量具有很高的精度典型值为0.05%，较高的温度测量典型值为±1℃。相对其他传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰等优点。由于超低功耗可采用干电池供电，同时也可选择脉冲工作方式节电。

316不锈钢隔离膜片和灌注的硅油技术，又具有与普通OEM传感器同样的外形尺寸，可广泛应用于气象，航空，航天，石油，化工，冶金，电力，医疗设备，汽车，HVAC等行业的过程控制。

产品特点

使用先进的VTI 3D-MEMS技术

压力温度同时测量

高精度，低功耗

高分辨率，高速，适宜的电流消耗

四种工作状态，外加断电模式

抗腐蚀、抗辐射、抗干扰

干电池供电，脉冲工作方式节电

OEM封装

技术参数

测量介质：与316L不锈钢相兼容的各种液体，气体和蒸汽等

压力测量

量程：-95kPa~+120kPa; -95kPa~+800kPa; -95kPa~+2500kPa

过压：50×FS

分辨率：1.5Pa

精度：0.05% (min.), ±100Pa (max.)

长期稳定性：±100Pa/Year

温度测量

量程：-20~70℃

分辨率：0.2℃

精度：±1℃

输出信号： I²C

供电电压：8~36VDC

防护等级：IP67

电气连接

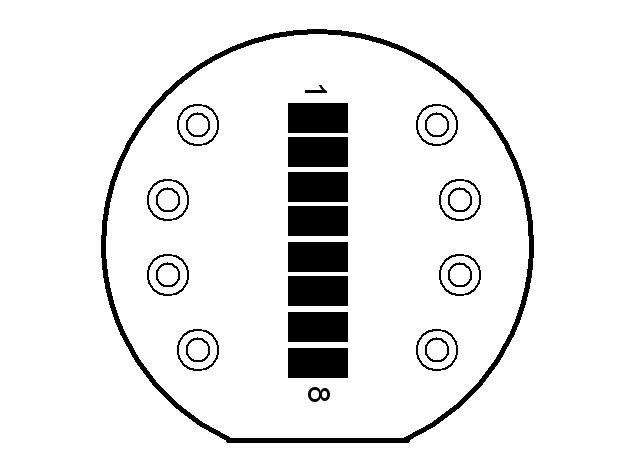

CHR1000数字式硅电容充油芯体电气连接：

管脚定义功能

1 AVSS 模拟电源负

2 AVDD 模拟电源正

3 SDA 1²C总线数据线

4 SCL 1²C总线时钟线

5 PD 掉电

6 DVSS 数字电源负

7 DVDD 数字电源正

8 DRDY 中断信号、数据采集就绪

注：

1、高分辨率、高精度、超低功耗、触发测量模式需要连接的引脚：

1、DRDY，2、DVDD，3、DVSS，4、PD，5、AVSS，6、AVDD

7，SDA，8、SCL

2、简易测量模式，其它模式无法实现，需要连接的引脚：

1、DVDD，2、DVSS，3、SCL，4、SDA，5、DRDY

辅助软件：

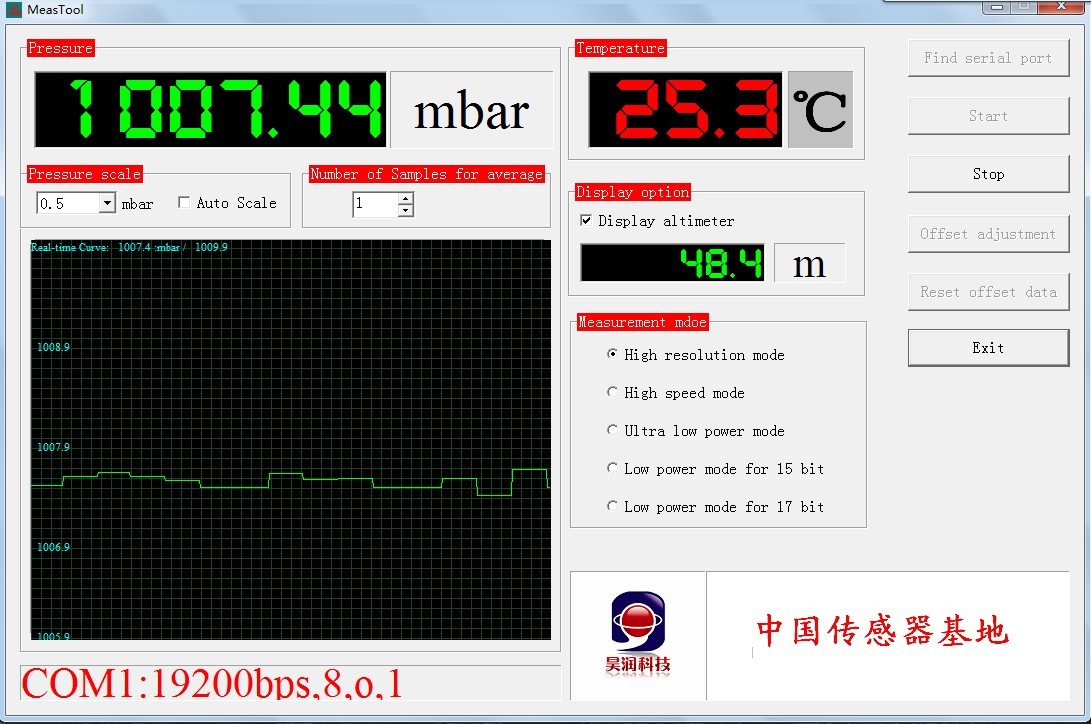

CHR1000数字式硅电容OEM压力温度传感器输出模式选择可用我公司配套的开发板及软件通过USB接口连接计算机，在电脑用户界面中选取。用户也可根据需要自行开发或通过我公司技术人员合作开发。用户界面如下图所示：
