定制开发汽车传感器电压信号测试系统

http://www.intl-sensor.com 时间:2008/5/26 9:37:11 点击4378次

应用领域：
产品测试
挑战：

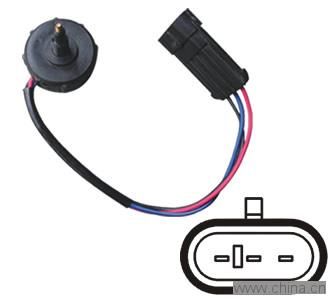

对汽车的传感器的电压信号参数进行测试测量，检测是否达到用户设定的标准。
应用方案：
用NI公司的LabVIEW 7.1配合便携式USB数据采集设备完成测试。
使用产品：
LabVIEW 7.1，NI USB-9221
介绍：
测试内容包括：峰峰值，最大值，最小值，频率，信号上升时间，信号下降时间，信号低电平宽度，信号高电平宽度，占空比，电角度. 通过界面实时显示测试结果，并判断数据是否合格。用户最多可同时放置四个被测产品进行同时测量，程序界面可分别显示四个产品的测量结果。
测试软件主要用于车用传感器的数据采集、显示，能满足各种传感器电压信号测试要求。测试程序采用LabVIEW语言编写，采用WINDOWS XP/2000操作系统多窗口显示界面及多线程方法。能自动控制及数据处理，在需要的时候也能切换至手动进行调节。可现实、打印和保存多种数据、曲线。数据名称可由用户设定输入及保存，提高了数据的可读性，并方便日后的查找。本测试程序具有安装简单、操作方便、可视性强、界面美观等优点。
