精准农业无线环境监控系统


http://www.intl-sensor.com    时间:2010/7/10 12:30:15    点击2900次

精准农业无线环境监控系统介绍材料

一、系统介绍

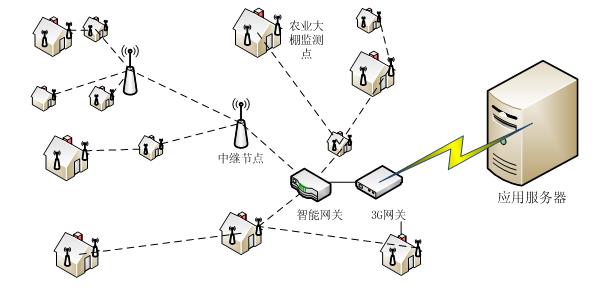

精准农业无线环境监控系统是专门针对精准农业应用而开发的无线传感器网络系统,该系统基于具有独立知识产权的自主低功耗MESH网络协议栈开发,具有业界绝对领先的可靠性和低功耗能力,整个系统由无线环境监测点、无线中继节点、无线智能网关和上层应用程序组成,整个系统实际部署的示意图如下:





无线节点管理,设定每个农业无线节点的负责人及所在位置;



一、系统参数

任何一个无线监测节点由全向天线、电源管理模块、大容量电池组、农业专用传感器和超低功耗无线传输模块组成,系统采用太阳能电池供电方式,整个节点的具体参数如下:

         参数指标

参数值

备注

温度测量范围

-45℃~+80



系统工作温度范围

-25+80



温度测量精度

±0.5



处理器指标

RAM 8k ;FLASH 128k ;EEPROM 4k;主频 8M



无线频率范围

ISM免费频段



传输速率

250Kbps



发射功率

3DB





接收灵敏度

-101DB

天线增益

3DB

平均工作电流

小于0.6ma(30分钟发送一次数据)



工作电压

1.8V-3.6V



可选农业传感器

光照传感器、空气温湿度传感器、土壤温度传感器、CO2传感器、土壤水分传感器、以及任何符合RS485RS232接口的5V电压工作的传感器



太阳能电池功率

>1.4W

未选配LCD的情况下

可选LCD

128*64点阵



外形封装如下:

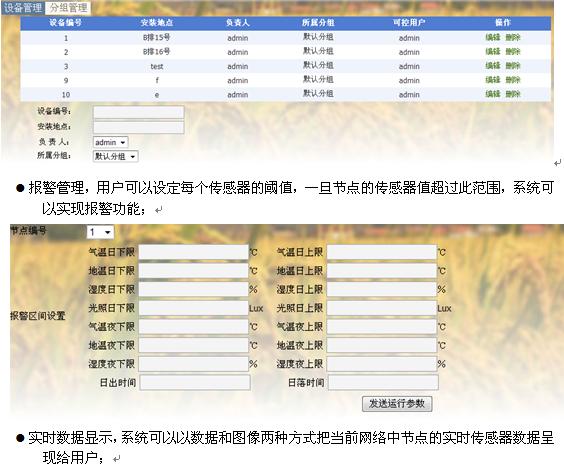

无线节点管理,设定每个农业无线节点的负责人及所在位置;



无线中继节点在两个无线监测点距离过长的情况下使用,它采用与无线监测点同样的技术,只是无需外接农业传感器而已。

一、上层应用程序功能

本系统提供基于WEB开发的农业监测应用系统,其主要功能如下:

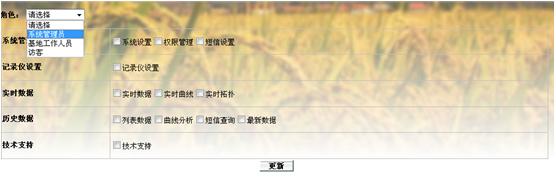

l  用户权限管理,设定每个用户可以使用的功能模块;
