PCB速度传感器 VO622A01


http://www.intl-sensor.com    时间:2010/6/4 17:45:08    点击200次
PCB速度传感器 VO622A01

技术参数 ENGLISH SI
灵敏度(± 10 %) 100 mV/in/sec
3937 mV/m/sec [2]
测量范围 ± 50 in/sec
± 1.27 m/sec
频率范围(± 10 %) 240 to 270,000 cpm
4 to 4500 Hz [3][4]
频率范围(± 3 dB) 180 to 540,000 cpm
3 to 9000 Hz
共振频率 1200 kcpm
20 kHz [1]
带宽解决方案(1 to 10,000 Hz) 450 µin/sec
11.4 µm/sec [1]
非线性度 ± 1 %
± 1 % [5]
横向灵敏度 ≤ 5 %
≤ 5 %
环境
过载(Shock) 5000 g pk
49,050 m/s² pk
温度范围  -65 to +250 °F
-54 to +121 °C
温度响应 See Graph
See Graph [1]
电源
设置时间(within 1% of bias) ≤ 30 sec
≤ 30 sec
激励电压 18 to 28 VDC
18 to 28 VDC
激励电流 2 to 10 mA
2 to 10 mA
输出阻抗 <100 ohm
<100 ohm
输出偏置电压 8 to 12 VDC
8 to 12 VDC
噪声(10 Hz) 40 µin/sec/√Hz
1.12 µm/sec/√Hz [1]
噪声(100 Hz) 7.0 µin/sec/√Hz
0.18 µm/sec/√Hz [1]
噪声(1 kHz) 0.4 µin/sec/√Hz
0.01 µm/sec/√Hz [1]
电气保护 RFI/ESD
RFI/ESD
电气隔离 >108 ohm
>108 ohm
安装
尺寸 (Hex x Height) 7/8 in x 2.06 in
22 mm x 52.3 mm
重量 3.3 oz
94 gm
安装螺纹 1/4-28 Female
1/4-28 Female [6]
安装扭矩 2 to 5 ft-lb
2.7 to 6.8 N-m
传感元件 Ceramic
Ceramic
Sensing Geometry Shear
Shear
材料  Stainless Steel
Stainless Steel
密封性 Welded Hermetic
Welded Hermetic
电连接器 MIL-C-5015
MIL-C-5015
电气连接位置 Top
Top
附件:
型号081A40 安装螺栓(1)
模型ICS的1 NIST可追踪单一轴振幅从每分钟600(10赫兹)的频率上5%。(1)
可选版本
CS- 本安防爆
危险区域认证 Cl I, Div I, Groups A, B, C, D; Cl II, Div I, Groups E, F, G; Cl III, Div I

危险区域认证 Exia IIC T4, AExia IIC, T4

危险区域认证 Cl I, Div 2, Groups A, B, C, D; ExnL IIC T4, AExnA IIC T4

EX- 危险区域认证- contact factory for specific approvals
危险区域认证 EEx ia IIC T4, -54°C≤Ta≤121°C, II 1 G

M- Metric Mount
提供的附件: Model M081A61 Mounting Stud 1/4-28 to M6 X 1 (1)

所有规格都在室温下,若有特殊会另说明
小记:
[1] 典型的.
[2] 转换关系1g = 9.81 m/s².
[3] The high frequency tolerance is accurate within ±10% of the specified frequency.
[4] 1Hz = 60 cpm (cycles per minute).
[5] 零基, 最小二乘法, 直线法.
[6] 1/4-28 has no equivalent in S.I. units.
[7] See PCB Declaration of Conformance PS023 or PS061 for details.




[7]

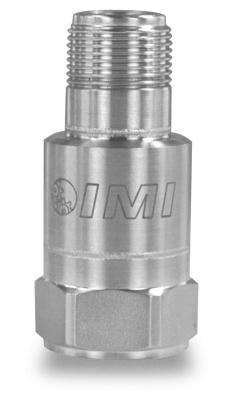

VO622A01  Photo


相关关键词:
产品类型: 振动速度传感器
Model 622A01 w/ velocity output (VO) option, 100 mV/in/sec., top exit, 2-pin conn.
